Przepusty pod pompę ciepła nie są zwykłymi otworami wykonanymi w ścianie. Trzeba dopasować je do rodzaju urządzenia, średnicy przewodów, izolacji, promienia gięcia oraz późniejszego dostępu serwisowego. Błąd popełniony na etapie stanu surowego może stać się problemem dopiero po wykonaniu elewacji, wylewek albo zabudowy.
Najbezpieczniej zaplanować przejście razem z instalatorem, który zna konkretny model pompy i przewidzianą trasę instalacji. Uniwersalny otwór „na wszelki wypadek” często okazuje się zbyt mały, umieszczony w złym miejscu albo trudny do poprawnego uszczelnienia.
| Typ pompy lub instalacji | Co zwykle przechodzi przez przegrodę | Najważniejsza kwestia |
|---|---|---|
| Pompa monoblok | Przewody wodne, przewody sterujące lub inne elementy określone przez projekt | Izolacja, ochrona przed zamarzaniem i poprawny spadek |
| Pompa split | Przewody chłodnicze, przewody elektryczne i komunikacyjne zgodnie z dokumentacją | Promień gięcia, długość trasy i dostęp do połączeń |
| Przejście przez fundament lub ścianę | Wiązka przewodów prowadzona w tulei lub systemowym uszczelnieniu | Szczelność przeciwwilgociowa i ochrona mechaniczna |
Od czego zależy wielkość przepustu pod pompę ciepła?
Rozmiar przejścia należy ustalać na podstawie zewnętrznego wymiaru całej wiązki, a nie samej średnicy przewodu. Jeżeli rury mają izolację, to właśnie ona zajmuje dodatkowe miejsce. Trzeba także uwzględnić sposób prowadzenia przewodów, ich wzajemne ułożenie oraz przestrzeń potrzebną do bezpiecznego wprowadzenia ich do budynku.
Nie można pominąć promienia gięcia. Przewód może mieć odpowiednią długość, a mimo to nie dać się poprawnie ułożyć, jeżeli przepust znajduje się zbyt blisko narożnika, stropu lub króćców urządzenia. Zbyt ciasne załamanie przewodów może uszkodzić izolację, pogorszyć przepływ albo utrudnić wykonanie połączeń.
Rezerwa w przepuście jest rozsądna tylko wtedy, gdy wynika z konkretnej instalacji. Nadmiernie duży otwór nie daje automatycznie większego bezpieczeństwa. Trudniej go uszczelnić, łatwiej powstaje mostek termiczny, a w przypadku przejścia przez fundament rośnie ryzyko problemów z wodą gruntową lub wilgocią.
Ważne: przepust powinien być większy od prowadzonej wiązki na tyle, aby umożliwić montaż i uszczelnienie. Nie istnieje jeden uniwersalny wymiar odpowiedni dla każdej pompy ciepła. Liczy się konkretna średnica przewodów wraz z izolacją oraz sposób ich poprowadzenia.
Monoblok a split – jakie są różnice w prowadzeniu przewodów?
Przepust dla pompy monoblok
W układzie monoblok obieg czynnika chłodniczego znajduje się w jednostce zewnętrznej, dlatego między urządzeniem a budynkiem prowadzi się przede wszystkim przewody wodne. Ich ochrona ma duże znaczenie, ponieważ ewentualne wychłodzenie lub zamarznięcie wody może doprowadzić do poważnej awarii.
Przejście powinno być możliwie krótkie i zaplanowane tak, aby przewody miały ciągłą, odporną na warunki zewnętrzne izolację. Szczególnej uwagi wymaga odcinek przy fundamencie oraz miejsce wejścia do kotłowni lub pomieszczenia technicznego. Sama pianka montażowa nie jest rozwiązaniem systemowym dla ochrony przed wodą ani trwałym uszczelnieniem przewodów.
Przepust dla pompy split
W instalacji split przez przegrodę przechodzą zwykle przewody chłodnicze, a także przewody elektryczne i komunikacyjne zgodnie z wymaganiami producenta. Trasa powinna umożliwiać zachowanie właściwych promieni gięcia oraz wykonanie instalacji bez naprężeń.
Nie należy planować przepustu wyłącznie na podstawie średnicy dwóch rur chłodniczych. W praktyce trzeba uwzględnić ich izolację, dodatkowe przewody i sposób zabezpieczenia całej wiązki. Połączenia chłodnicze powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami i zgodnie z dokumentacją urządzenia. Lokalizacja przepustu nie może zmuszać instalatora do wykonywania połączeń w miejscu niedostępnym do kontroli.
Gdzie najlepiej wykonać przejście przez ścianę lub fundament?
Najlepsze miejsce wynika z całej trasy instalacji, a nie z samego położenia jednostki zewnętrznej. Warto przeanalizować odległość do pomieszczenia technicznego, poziom posadzki, grubość warstw podłogowych oraz miejsce, w którym przewody będą łączyć się z instalacją wewnętrzną.
Przepust wykonany zbyt nisko może kolidować z izolacją podłogi, ogrzewaniem płaszczyznowym albo konstrukcją fundamentu. Z kolei przejście umieszczone wysoko może wymusić niekorzystne prowadzenie przewodów i utrudnić zachowanie spadku. Przed wierceniem trzeba znać przebieg instalacji ukrytych w ścianie i posadzce. W gotowym budynku oznacza to często konieczność wykonania odkrywki lub użycia detektora.
Przy przejściu przez fundament lub ścianę piwniczną należy stosować rozwiązanie przeznaczone do danego rodzaju przegrody. Może to być odpowiednia tuleja, manszeta albo systemowe uszczelnienie. Wybór zależy między innymi od tego, czy ściana ma być zabezpieczona przed wilgocią, wodą naporową lub okresowym zawilgoceniem.
Jak zabezpieczyć przepust przed wilgocią i przemarzaniem?
Najczęstszy błąd polega na pozostawieniu wolnej przestrzeni wokół przewodów i wypełnieniu jej przypadkowym materiałem. Takie rozwiązanie może chwilowo wyglądać poprawnie, ale nie zapewnia trwałej ochrony przed wodą, ruchem przewodów ani zmianami temperatury.
Szczelność przepustu trzeba rozpatrywać od strony zewnętrznej i wewnętrznej. Uszczelnienie powinno współpracować z materiałem ściany, tuleją oraz izolacją przewodów. W miejscach narażonych na deszcz trzeba także ograniczyć możliwość spływania wody po przewodach do wnętrza budynku.

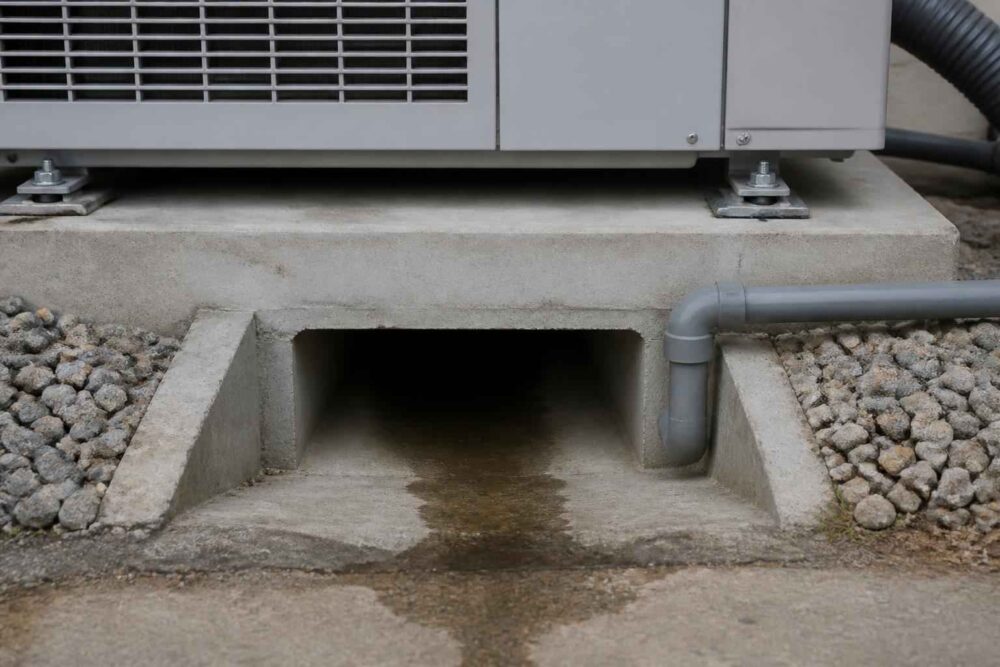

Istotny jest również spadek. Jeżeli przez przejście mogą przedostawać się skropliny lub woda opadowa, trasa nie powinna tworzyć zagłębienia prowadzącego do pomieszczenia technicznego. W przypadku instalacji monoblok trzeba dodatkowo sprawdzić, czy sposób prowadzenia przewodów i izolacji odpowiada wymaganiom ochrony przed zamarzaniem.
Przy przejściu przez ścianę zewnętrzną warto ograniczyć mostek termiczny. Nie oznacza to jednak, że wolną przestrzeń można bez kontroli wypełnić dowolną pianą. Materiał uszczelniający musi być dobrany do warunków pracy, a przewody nie powinny zostać unieruchomione w sposób utrudniający ich wymianę lub serwis.
Co trzeba sprawdzić przed zakryciem przepustu?
Kontrola powinna odbyć się przed wykonaniem elewacji, tynków, wylewek lub zabudowy. Po zamknięciu tych warstw poprawienie źle położonego przejścia zwykle oznacza kucie i dodatkowe prace, a nie prostą korektę.
- Porównaj rzeczywistą trasę z dokumentacją i potwierdź, że przepust znajduje się po właściwej stronie budynku.
- Sprawdź, czy zmieszczą się przewody razem z izolacją, osłoną i elementami potrzebnymi do montażu.
- Skontroluj możliwość wykonania łagodnych łuków bez załamywania przewodów.
- Zweryfikuj spadek, ochronę przed wodą oraz sposób odprowadzenia skroplin.
- Zapisz położenie przepustu na zdjęciach i wymiarach względem stałych elementów budynku.
- Ustal z instalatorem, które połączenia pozostaną dostępne do przeglądu i serwisu.
Zdjęcia wykonane przed zakryciem są szczególnie przydatne, gdy później trzeba zamontować uchwyty, wykonać elewację albo znaleźć przebieg przewodów. Warto zapisać nie tylko ogólne ujęcie, lecz także wymiary od narożników, poziomu posadzki i innych łatwych do zidentyfikowania punktów.
Najczęstsze błędy przy wykonywaniu przepustów
Jednym z nich jest wykonanie otworu przed wyborem konkretnego modelu pompy. Różnice w średnicach przewodów, wymaganiach dotyczących izolacji i kierunku wyprowadzenia mogą sprawić, że gotowy przepust nie będzie pasował do instalacji.
Drugim problemem jest prowadzenie przewodów bez sprawdzenia połączeń serwisowych. Nawet szczelny przepust nie rozwiązuje sprawy, jeżeli zawory, złącza albo fragment instalacji wymagający kontroli znajdzie się za zabudową lub zbyt blisko ściany.
Nieprawidłowe bywa również wspólne prowadzenie wszystkich elementów w przypadkowej wiązce. Przewody chłodnicze, wodne, elektryczne i komunikacyjne mogą mieć różne wymagania montażowe. Ich wzajemne ułożenie należy ustalić na podstawie dokumentacji konkretnego urządzenia, a kwestie elektryczne i chłodnicze pozostawić uprawnionym wykonawcom.
Kiedy potrzebny jest instalator?
Samodzielnie można sprawdzić dostępność miejsca, zmierzyć odległości i przygotować dokumentację fotograficzną. Wykonanie lub modyfikację przejścia warto jednak skonsultować z instalatorem pompy ciepła, zwłaszcza gdy przepust przechodzi przez fundament, ścianę o znaczeniu konstrukcyjnym albo przegrodę zabezpieczoną przed wodą.
Fachowiec powinien potwierdzić trasę, średnice, sposób izolowania oraz wymagany dostęp do urządzenia. W przypadku przewodów chłodniczych i instalacji elektrycznej potrzebne są prace zgodne z dokumentacją oraz zasadami właściwymi dla danego systemu. Samo wywiercenie otworu nie zastępuje projektu ani oględzin budynku.
Najrozsądniejsza kolejność to: najpierw wybór urządzenia i ustalenie trasy, później wyznaczenie przepustu, a dopiero na końcu wykonanie otworu i jego zabezpieczenie. Taka organizacja ogranicza ryzyko, że po zamknięciu ścian okaże się konieczne przesuwanie instalacji albo ponowne uszczelnianie elewacji.
Dobry przepust powinien mieć uzasadniony zapas, prawidłową ochronę przed wilgocią i przemarzaniem oraz trasę dopasowaną do serwisu. Nie warto oszczędzać na przypadkowym uszczelnieniu ani wiercić bez znajomości przebiegu przewodów. Przed rozpoczęciem prac skonsultuj wymiary i lokalizację z instalatorem konkretnej pompy ciepła, a przed zakryciem wykonaj dokładną kontrolę i dokumentację.
